工業模型制作的主要過程和作用
工業模型制作這一稱謂，有人稱其為模型制造，有人稱其為板材制造，其實都是把3D數據轉化為實物模型，都叫模型制造。在工業設計系統中，工業模型制作是一個非常重要的環節，它既是對工業設計形態和思維的驗證，又是對結構工程設計可行性的驗證，是不可缺少的驗證環節。
在工業設計過程中，工業模型的制作是一個重要環節，也是表達設計者思想的工具，它為紙面設計和產品的立體造型搭建了一座橋梁，通過不同的材料、工具和加工方法，將產品設計構思成具有三維立體形態的實體。
工業模型制作主要過程如下：
按照設計要求，設計師將手板加工數據和工藝文件、BOM表、手板制作說明等提供給手板生產企業。
在制作板材之前，先由需求方，主要是設計者向板材生產廠家提供三維數據模型，一般采用stp、iges、asm等三維模型數據格式，多數為裝配數據模型，-建模軟件proe、catia、ug等實體建模軟件比較好，rhino實際上導出的文件模型問題比較多。
通過三維數據模型，設計師還需提供加工工藝文件，也就是通常所說的工藝效果圖，準確地表現產品不同結構件的制作工藝和配色，材料，同時，需要coreldraw軟件設計的菲林文檔，用于實際的表面工藝處理。最終，需要設計者改進與數據模型、工藝效果圖一致的BOM，即物料清單。
工業模型制作的主要作用：
產品設計中造型因素的合理性，準確性，體驗等因素的檢驗。
在產品設計中，從二維草圖到三模數據模型再到實物模型，每一個環節的轉換都有一定的精確度降低，只有實物模型是較好的方法來檢驗產品的視覺效果，例如產品的尺寸、比例、工藝、配色、精度等，只有拿在手中的實物才能真正感受到它的真實感。
產品設計中，結構設計是否合理，可靠性，成本，裝配是否方便，誤差等因素的檢驗產品基本上都是要經過批量化的，單一型號與批量化之間仍然存在很大的差別。單件樣品，小批量樣品，批量化樣品為常規檢測方法。可準確地檢查手板的結構設計是否合理、強度、可靠性，同時，可進行產品的裝配裝配，檢查結構設計的工程經驗、裝配是否良好、結構之間的裝配間隙或公差是否合理等。
產品功能檢測：主要是對產品進行裝配、運行、跌落、電氣、電子設備可靠性等方面的檢測，及時發現造型設計和結構設計的不合理之處，減少產品開發風險，降低產品開模成本等。
降低產品開發成本：產品開發周期較長，尤其是新型產品，市場不確定，對技術成熟度的擔憂，產品設計的合理程度等，都會影響到產品的研發周期和成本，而采用手持模式可以提前檢測一定的風險。
參展展品，推廣產品：成熟產品可通過模型原型提前參加大型國際展會，提前推廣產品，優先介入市場。

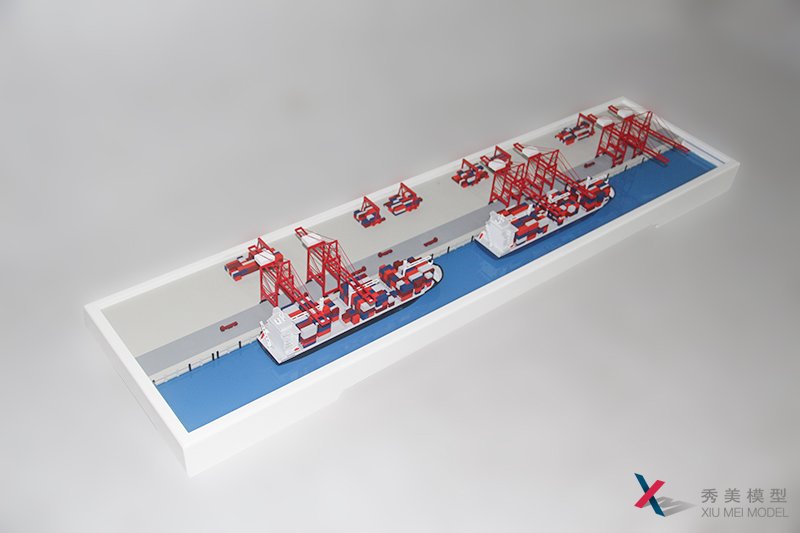

建模是工業生產和制造中應用較多的一類產品，用工業模型來表現，特別是一些較大的機械，一般都會用模型來表現，廣泛用于工業新產品的設計、研究和開發階段。通過在短時間內加工出與設計一致的實物模型，設計者對產品進行外觀驗證和功能測試等，以完善設計方案。工業產品模型生產在未來的生活中將成為一種發展趨勢。
